設備的質量檢測和日常維護檢測是不可或缺的工作，目視檢查是常用辦法，但是對于一些設備的狹窄處，例如：縫隙、孔洞、連接部、細小的油路等，通常無法通過眼睛目視了解其內部狀況。這種情況下，如果忽略維護檢測，隱患可能由此而生，給產品質量或者企業安全生產帶來不穩定因素；而拆開檢測，不僅引入額外的成本開銷，還可能損傷設備。怎么辦？

其實只要擁有一套工業內窺鏡，就可以看個一清二楚！而且可以保持設備的原有完整性和組裝狀態不被破壞。

工業內窺鏡是一種拓展人眼目視檢測能力的儀器，是檢查設備狹窄處的得力助手。其組成包括：位于檢測人員一側的顯示和操控子系統（例如：集成顯示屏的一體化手持機），位于被檢測的設備狹窄空間內的成像子系統（也稱探頭，內置攝像頭等成像元件），以及位于兩個子系統之間的傳輸子系統（即：插入管部分），從而設備狹窄空間內的檢測圖像被傳輸?shù)綑z測人員一側呈現，這是使用工業內窺鏡檢查設備狹窄處的基本工作原理。

工業內窺鏡檢測設備狹窄處的優勢：

1. 輕松進入狹窄處：探頭直徑通常為毫米級，可以輕松插送進入狹窄處，不用通過拆卸的方式暴露狹窄處，不損傷設備對于預防性檢測來說意義重大。

2. 為狹窄處提供照明：通過外接光源或者集成LED等方式，可以自行提供照明，解決了因為缺少光照無法對縫隙深處目視檢查的難題。

3. 直觀洞察缺陷隱患：檢測者通過目鏡或者顯示屏直接看到狹窄部位內部狀況，準確地發現內壁的質量瑕疵或者缺陷。

4. 靈活適應狹窄處走勢：對于孔洞類直縫隙，可以使用直桿內窺鏡；對于形狀不規則或有彎曲度的狹窄通路，則可以使用工業視頻內窺鏡或光纖內窺鏡。

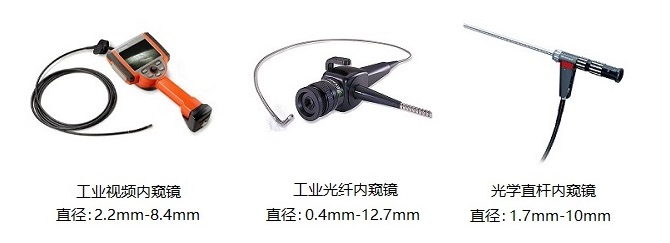

可用于檢查設備狹窄處的工業內窺鏡主要有三種：工業視頻內窺鏡、工業光纖內窺鏡、光學直桿內窺鏡。下圖列出了韋林工業內窺鏡三種產品的產品圖和直徑，供參考。

工業內窺鏡選型建議：

1. 根據狹窄區域的內部走勢選擇：直通道可以選擇直桿鏡，否則建議選擇工業視頻內窺鏡；

2. 根據狹窄部位的口徑選擇：對于非常狹窄的區域通常選擇采用超細光纖技術的光纖鏡：例如直徑小于1mm的情況，可以用韋林迷你光纖鏡。

使用工業內窺鏡檢查設備狹窄處的應用案例：

電泳是在汽車制造過程中提升汽車表面抗腐蝕能力的重要工藝環節，可以在車身內外表面形成防銹的電泳漆膜。檢查電泳效果的時候，在汽車的一些狹窄部位，例如：兩塊鋼板焊接后留下的窄縫處、以及類似引擎外罩與內罩之間這樣的夾層位置，無法直接目視檢查，這種情況下就可以使用工業內窺鏡輔助，把探頭送到縫隙或夾層內部，將在顯示屏上看到電泳沉積成膜的效果，查找有無縮孔等電泳工藝缺陷，以便及時補救，并對改善工藝提出有益建議。

檢查設備狹窄處是工業檢測不可回避的一項工作任務，例如：飛機機身檢查、航空航天渦輪葉片檢查、汽輪機檢查、小口徑工藝管道檢查、鑄造件檢查等，在這些檢查任務中，都難免有狹小或結構復雜的孔縫，使用工業內窺鏡可以清晰查看內部裂紋、腐蝕、毛刺等各種缺陷，以及清潔度不達標等問題，讓狹窄區域檢測不再是困擾檢測人員的難題。
