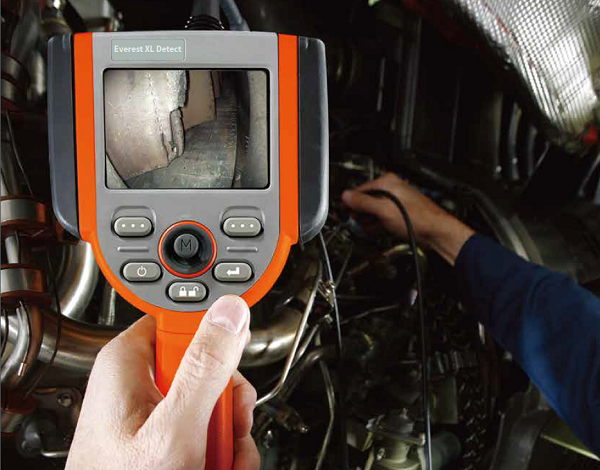

使用工業內窺鏡檢查燃氣輪機內部結構，不用拆卸壓氣機及透平機殼就可以完成對其內部轉動部件和靜止部件的直觀探查，發現壓氣機、燃燒室、渦輪葉片是否萌生缺陷，例如：葉片開裂、葉片尾緣和靜葉根部銹蝕、異物撞擊損傷、燒蝕、各種疲勞損傷、以及裝配異常等。使用工業內窺鏡檢查燃氣輪機的優勢是明顯的，但是要想充分發揮這些優勢，需要正確的操作方法，也需要留意一些注意事項。

使用工業內窺鏡檢查燃氣輪機的操作方法：

1. 檢測前的準備。涉及兩個方面：一方面是燃機內部清潔，在檢查之前幾天，可以通過水洗的方法清理燃機內部金屬表面上的污垢，以免影響孔探時對表面缺陷的判斷，水洗后可以帶負荷運行幾天，然后再實施檢測；另一方面是根據孔探路徑選擇相應直徑的視頻探頭，并用70%酒精溶液保持探頭和鏡頭的清潔。

2. 按順序檢查燃機內部。如果不是用于排故的針對性檢測，作為預防性檢查通?？砂凑者M氣及氣流方向開展，即：先檢查進口可轉導葉系統，然后依次檢查壓氣機、燃燒室、透平。

3. 選擇合適的進入途徑。壓氣機上缸殼體、透平段缸殼體都預留有探孔，燃燒室燃料噴嘴上的火花塞和火焰檢測器都是可拆除的，可以從中選擇離檢測部件比較近的入口伸入探頭檢測，例如，拆除火花塞將探頭穿繞過聯焰管就可以對燃燒室進行全面檢查了。

4. 必要時使用輔助工裝。視頻探頭線往往既有一定柔軟度、又有一定的韌性，但是如果孔探路徑比較長的話，可以配合套管等輔助工裝，推送會更加順利。

5. 對缺陷的處理。一旦發現缺陷或瑕疵，建議通過測量獲取可表征缺陷嚴重程度的數據（例如裂紋深度和長度等），如果您選用的是韋林工業內窺鏡 Everest Mentor Visual iQ，并且搭載了單物鏡相位掃描三維立體測量技術，那么可以在發現缺陷后立刻就地測量，不用像其他測量技術那樣再去更換一次專用測量鏡頭。

6. 對無缺陷的處理。如果在某部件內部沒有發現缺陷，也建議對關鍵區域拍攝一些照片，這對于孔探檢測來說只是舉手之勞，但卻會對以后的評估提供重要的歷史參考。

使用工業內窺鏡檢查燃氣輪機的注意事項：

1. 溫度控制。檢測前需要對被檢測區域進行降溫并測定溫度，以確保不會高于內窺視頻探頭的工作溫度。例如，韋林工業視頻內窺鏡 Everest Mentor Visual iQ 的工作溫度上限為 100 ℃，因此可以測定溫度降至此溫度以內再開始檢測，此外該產品還在探頭內置了溫度傳感器，可以在超溫時觸發系統告警、以保護探頭不受損傷。

2. 注意復位探頭。推送或拔出探頭之前，都要確保探頭已處于復位狀態，否則可能出現卡阻；一旦卡阻甚至出現鏡頭卡落的情況，可以及時向廠商尋求幫助，像韋林視頻內窺鏡可配置專用機械手工具，取出掉入燃機的異物，避免返廠維修帶來的損失。

3. 注意檢測的全面性。由于燃氣輪機內部結構復雜，空間有限，即使使用可360°導向的探頭，有時也難以看到每個角落，這種情況下對于燃機的可轉動部件，可適當調整其姿態，以保證檢測覆蓋更全面。比如在檢查壓氣機時，可以通過調整燃機軸系的角度，實現更全面的檢測。

使用工業內窺鏡檢查燃氣輪機，可以通過預防性檢測，更加準確地評估燃氣輪機內部金屬部件的健康狀況，有助于及時消除缺陷、制定針對性的維護策略，提高燃機運轉的安全穩定性。
